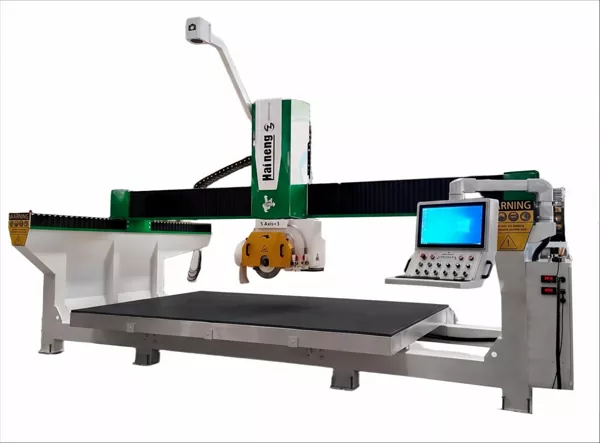

O HTQ700GLSerra ponte CNC de 5 eixosfoi projetado para processadores de pedra que precisam de mais flexibilidade do que uma configuração convencional de corte reto. Com controle CNC, programação de importação CAD, movimento ajustável da cabeça de corte e uma estrutura soldada para serviço pesado, a máquina suporta uma variedade de aplicações de corte e modelagem de pedra.
O que a serra ponte CNC de 5 eixos HTQ700GL pode fazer?
Nem todo projeto de pedra tem contorno retangular. Bancadas de cozinha, tampos de banheiro, componentes arquitetônicos e peças decorativas de pedra podem exigir bordas angulares, perfis curvos ou peças com formato personalizado.
O HTQ700GL suporta uma variedade de operações de corte e perfilamento, incluindo:
- Corte reto e angular:Processe lajes de pedra e corte peças em ângulos adequados.
- Corte em formato personalizado:Produza formas redondas, ovais, em forma de leque, poligonais, em forma de diamante e outras formas irregulares.

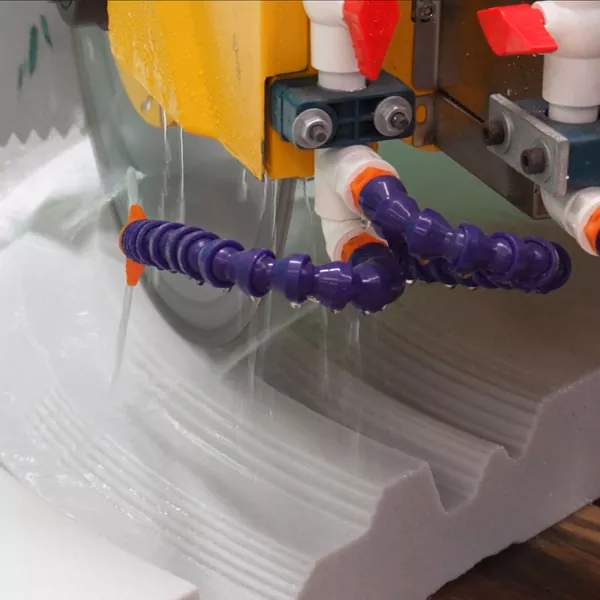

- Perfil curvo:Siga contornos retos e curvos para obter componentes de pedra decorativa adequados.
- Corte de ranhura:Crie ranhuras retas, angulares e em formato de grade para aplicações apropriadas.
- Biselamento e modelagem de bordas:Use movimento ajustável da cabeça de corte para atender a diferentes requisitos de projeto.
A especificação da máquina lista a rotação do eixo C de 0 a 360 graus e o movimento do eixo A de 0 a 90 graus. A mesa de trabalho possui uma faixa de inclinação máxima especificada de 0 a 85 graus.
Essas faixas de movimento oferecem aos fabricantes mais opções ao planejar trabalhos personalizados. A capacidade real de processamento depende do material, das dimensões da peça, da configuração da lâmina, das ferramentas e do método de corte selecionado. Para trabalhos exigentes ou incomuns, peça ao fornecedor para confirmar a configuração e organizar um teste de corte de amostra.
Aplicações em bancadas e fabricação de pedras
Bancadas de cozinha e banheiro
A produção de bancada geralmente envolve mais do que dimensionar uma laje. Dependendo do projeto, um trabalho pode exigir bordas angulares, aberturas de pia, furos para torneiras ou ranhuras de drenagem.
O HTQ700GL suporta operações de corte e perfilamento. Com o acessório de fresa opcional e ferramentas adequadas, a máquina também pode ser configurada para tarefas de usinagem adicionais, incluindo fresamento de aberturas de pia e torneira, ranhuras de drenagem e bordas de bancadas. O polimento requer rebolos e ferramentas adequados.
Para oficinas que processam bancadas padrão e projetos personalizados, esta configuração pode ajudar a trazer diversas operações adequadas para uma única máquina. Confirme o equipamento opcional e as ferramentas necessárias antes de fazer o pedido.
Processamento de Granito e Mármore
As oficinas de granito e mármore costumam manusear produtos com diferentes espessuras, contornos e requisitos de acabamento. O HTQ700GL é adequado para avaliar aplicações como componentes de pedra moldados, cortes angulares e perfis decorativos.
A faixa de diâmetro da lâmina especificada é de 350 a 700 mm. O diâmetro máximo da lâmina não deve ser tratado como profundidade máxima de corte. A profundidade de corte alcançável e as condições de trabalho recomendadas dependem da configuração da máquina, da lâmina selecionada e do material.
Azulejo e pedra projetada
Ladrilhos de grande formato e produtos de pedra artificial podem exigir caminhos de corte planejados e tratamentos de borda específicos. O HTQ700GL utiliza controle CNC e programação de importação CAD para suportar operações programadas para materiais e designs de peças adequados.
Antes de processar materiais desconhecidos, confirme com o fornecedor a compatibilidade da lâmina, o suporte da peça, as configurações de avanço e a qualidade necessária da aresta acabada.

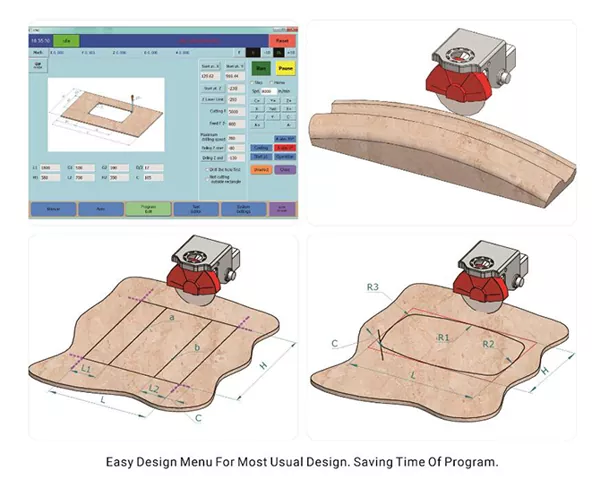

Programação de importação CAD e operação CNC
A programação é uma consideração importante quando uma oficina de pedra lida com diferentes formatos de peças e desenhos do cliente. Uma máquina com ampla capacidade de movimento é mais útil quando os operadores podem preparar os caminhos de corte necessários de forma repetível.
O HTQ700GL utiliza controle CNC e programação de importação CAD. A documentação do produto descreve uma interface touchscreen projetada para simplificar a operação e um sistema que pode gerar gráficos a partir dos dados inseridos.
Um fluxo de trabalho típico envolve a preparação do desenho, a importação de dados CAD compatíveis, a verificação dos requisitos de processamento, a configuração do material e das ferramentas e a verificação do trabalho antes do início do processamento automático.
Esta abordagem é relevante para oficinas que recebem regularmente desenhos customizados ou repetem a produção de peças semelhantes. Antes de comprar o HTQ700GLSerra ponte CNC de 5 eixos, confirme os formatos de arquivo CAD suportados, os requisitos de software e as modalidades de treinamento do operador.
Estrutura Reforçada e Componentes de Movimento
A construção da máquina é outro fator a considerar na escolha de equipamentos para produção regular. O HTQ700GL utiliza uma estrutura soldada rígida integral. Seus componentes de movimento documentados incluem trilhos lineares, parafusos de esferas, engrenagens helicoidais, redutores planetários de alta precisão e um sistema servo.
A máquina possui um motor principal especificado de 22 kW e uma faixa de velocidade de 0 a 6.000 rpm. A potência total instalada da máquina está listada como 33 kW.
Estas especificações fornecem um ponto de partida útil para comparar equipamentos. No entanto, a velocidade de corte, a qualidade da aresta acabada e o rendimento da produção dependem de fatores como a lâmina selecionada, características do material, profundidade de corte, configurações de avanço e configuração do operador.
Especificações Técnicas do HTQ700GL
As figuras a seguir baseiam-se na documentação do produto do fabricante. As conversões imperiais são aproximadas.
| Especificação | HTQ700GL |
|---|---|
| Tipo de máquina | Serra ponte monobloco CNC de 5 eixos para serviços pesados |
| Sistema de controle | CNC |
| Método de programação | Importação CAD |
| Diâmetro da lâmina | 350–700 mm (13,8–27,6 pol.) |
| Potência do motor principal | 22 kW (aproximadamente 29,5 cv) |
| Faixa de velocidade | 0–6.000 rpm |
| Curso no eixo X | 3.800 mm (149,6 pol.) |
| Curso no eixo Y | 2.400 mm (94,5 pol.) |
| Curso no eixo Z | 500 mm (19,7 pol.) |
| Rotação do eixo C | 0–360° |
| Movimento do eixo A | 0–90° |
| Inclinação máxima da mesa de trabalho | 0–85° |
| Dimensões da mesa de trabalho | 3.600 × 2.200 mm (141,7 × 86,6 pol.) |
| Potência total | 33 kW (aproximadamente 44,3 cv) |
| Peso bruto | 5.000 kg (aproximadamente 11.023 lb) |
| Dimensões gerais | 5.800 × 3.400 × 3.600 mm (aproximadamente 19,0 × 11,2 × 11,8 pés) |
Nota de instalação:As dimensões gerais não representam o espaço operacional total necessário ao redor da máquina. Confirme a alimentação eléctrica, o acesso ao local, as condições do piso, o espaço de carga, o espaço para manutenção e os requisitos de instalação antes de preparar a oficina.
O HTQ700GL é ideal para sua oficina?
A máquina certa depende dos trabalhos que seus clientes realmente solicitam. Uma oficina focada no dimensionamento de lajes retangulares pode ter requisitos diferentes daquela que produz regularmente peças de bancada customizadas ou perfis de pedra irregulares.
Pode valer a pena considerar o HTQ700GL se sua loja:
- Processa cortes angulares, contornos curvos ou peças de pedra com formato personalizado.
- Necessita de controle CNC e programação de importação CAD para trabalhos baseados em desenhos.
- Funciona com granito, mármore, pedra artificial, azulejo ou outros materiais de construção compatíveis.
- Quer avaliar operações de fresamento opcionais para aplicações de bancada adequadas.
- Possui espaço físico e capacidade elétrica necessários para a máquina.
Antes de tomar uma decisão de compra, prepare vários desenhos representativos. Inclui um trabalho de corte padrão, um corte em ângulo e um perfil irregular. Peça ao fornecedor para confirmar a configuração, as ferramentas e o método de processamento apropriados para cada trabalho.
O que verificar antes de solicitar um orçamento
Material e Espessura
Identifique os materiais que você processa com mais frequência e forneça espessuras típicas e máximas da peça. Diferentes materiais podem exigir diferentes lâminas e condições de trabalho.
Dimensões da peça e requisitos de corte
Compartilhe o comprimento, largura, espessura, ângulos necessários e detalhes do perfil usuais. Isto ajuda o fornecedor a avaliar se o percurso da máquina e a configuração proposta são adequados.
Ferramentas e funções opcionais
Especifique se seus trabalhos precisam de corte reto, corte angular, perfis personalizados, ranhuras, fresamento ou polimento. Confirme quais funções requerem equipamento opcional em vez de assumir que todas as operações estão incluídas na configuração padrão.
Software e condições de fábrica
Forneça desenhos CAD representativos e confirme formatos de arquivo compatíveis. Verifique também o acesso à máquina, o espaço de instalação disponível, os requisitos elétricos e a autorização para manutenção.
Suporte pós-venda
Pergunte sobre orientações de instalação, treinamento de operadores, peças de reposição, documentação de manutenção e suporte técnico. Esses detalhes devem ser revisados juntamente com as especificações da máquina e o preço de compra.
Perguntas frequentes
Quais materiais o HTQ700GL pode processar?
A documentação do produto lista lajes, ladrilhos, mármore, pedra artificial, granito, produtos de cimento e outros materiais de construção para aplicações adequadas de corte e modelagem. Confirme a compatibilidade com seu material e espessura específicos antes de fazer o pedido.
O HTQ700GL suporta corte em ângulo?
Sim. O movimento do eixo A especificado é de 0 a 90° e a rotação do eixo C é de 0 a 360°. A mesa de trabalho tem uma faixa de inclinação máxima especificada de 0 a 85°. Peça ao fornecedor para verificar a configuração necessária para o trabalho pretendido.
A máquina pode processar aberturas de pia e ranhuras de drenagem?
Essas tarefas de usinagem adicionais podem ser suportadas com o acessório de fresa opcional e ferramentas adequadas. Confirme o anexo, as ferramentas e a configuração necessária ao solicitar um orçamento.
Como a máquina é programada?
O método de programação especificado é a importação CAD. Os formatos de arquivo suportados e os requisitos de software devem ser confirmados com o fornecedor.
Qual é o diâmetro máximo da lâmina?
A faixa de diâmetro da lâmina especificada é de 350–700 mm, aproximadamente 13,8–27,6 polegadas. Este valor por si só não estabelece a profundidade máxima de corte.
Quanto espaço a máquina requer?
As dimensões gerais listadas são 5.800 × 3.400 × 3.600 mm. Espaço adicional pode ser necessário para manuseio de materiais, operação, manutenção e acesso seguro. Solicite um layout de instalação antes de preparar o local.
Discuta seus requisitos de corte de pedra com Haineng
O HTQ700GLSerra ponte CNC de 5 eixoscombina controle CNC, programação de importação CAD, faixa de lâmina de 350–700 mm, movimento ajustável da cabeça de corte e uma estrutura soldada rígida integral. Uma configuração opcional de fresa pode estender seu uso para tarefas adicionais de usinagem de bancada adequadas.
Para determinar se a máquina atende às suas necessidades de produção, compartilhe o tipo de material, as dimensões da peça, as operações necessárias e os desenhos representativos com a Haineng. O fornecedor pode então ajudar a confirmar a configuração adequada da máquina e o equipamento opcional.
